Νέα σύμμεικτη γεφυροπλάστιγγα μοντέλο CONCRETE - PROTEM (CP)

Είναι ιδανική λύση για εταιρείες που θέλουν μια οικονομική και αξιόπιστη λύση γεφυροπλάστιγγας, σύμμεικτης κατασκευής. Το πάτωμα της γεφυροπλάστιγγας αυτού του τύπου είναι από μπετόν ενώ όλα τα υπόλοιπα μέρη είναι μεταλλικά.

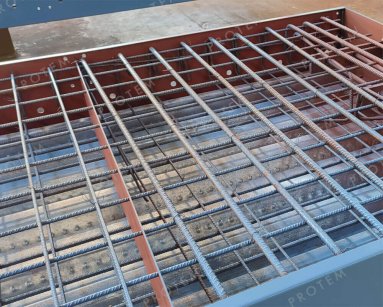

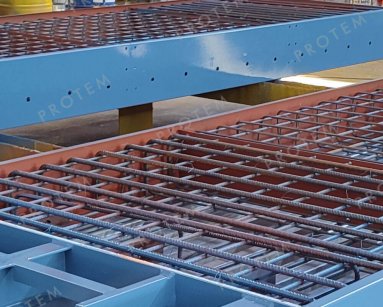

Η γεφυροπλάστιγγα αποτελείται από μεταλλικές πλατφόρμες - καλούπια με ενισχύσεις και οπλισμό τοποθετημένο μέσα στις πλατφόρμες από το εργοστάσιό μας. Ο πελάτης βάζει μόνο το μπετό μέσα στις πλατφόρμες αφού πρώτα αυτές συναρμολογηθούν στη τελική θέση λειτουργίας τους. Είναι μια πολύ απλή διαδικασία και φθηνή καθώς δεν χρειάζονται εργασίες καλουπώματος και σιδερώματος.

Η πλάστιγγα τοποθετείται είτε πάνω από την επιφάνεια του εδάφους και τότε χρειάζονται ράμπες πρόσβασης, είτε στο ίδιο επίπεδο με το έδαφος, οπότε απαιτείται η κατασκευή λάκκου.

Σημαντικές υποδείξεις

Για την γεφυροπλάστιγγα CP-18Χ3m / 80 t / 30 t CLC* απαιτείται ποσότητα περίπου 12m3 σκυρόδεμα C25/30 το οποίο πρέπει να διαστρωθεί με καλή δόνηση στο εσωτερικό κάθε πλατφόρμας.

Έπειτα από το γέμισμα με μπετόν κάθε πλατφόρμας- καλουπιού της πλάστιγγας, αν χρειαστεί να μεταφερθεί αλλού, τότε το μικρότερο τμήμα προς μεταφορά είναι μια ενιαία πλέον πλατφόρμα διαστάσεων 3X6m και βάρους περίπου 10 t.

* CLC (Concentrated Load Capacity) που στα ελληνικά μεταφράζεται Συγκεντρωτική Ικανότητα Φόρτωσης, είναι μια αναγνωρισμένη από τη βιομηχανία μονάδα κατάταξης των γεφυροπλαστιγγών και των αξονικών ζυγαριών. Η τιμή του CLC προσδιορίζει το μέγιστο φορτίο για το οποίο μια γέφυρα ζύγισης έχει σχεδιαστεί όταν αυτό εφαρμόζεται από μια ομάδα δύο αξόνων με μεταξύ τους απόσταση 1,2m κατά μήκος και 2,4m πλάτος.

Για την γεφυροπλάστιγγα CP-18Χ3m / 80 t / 30 t CLC* απαιτείται ποσότητα περίπου 12m3 σκυρόδεμα C25/30 το οποίο πρέπει να διαστρωθεί με καλή δόνηση στο εσωτερικό κάθε πλατφόρμας.

Έπειτα από το γέμισμα με μπετόν κάθε πλατφόρμας- καλουπιού της πλάστιγγας, αν χρειαστεί να μεταφερθεί αλλού, τότε το μικρότερο τμήμα προς μεταφορά είναι μια ενιαία πλέον πλατφόρμα διαστάσεων 3X6m και βάρους περίπου 10 t.

* CLC (Concentrated Load Capacity) που στα ελληνικά μεταφράζεται Συγκεντρωτική Ικανότητα Φόρτωσης, είναι μια αναγνωρισμένη από τη βιομηχανία μονάδα κατάταξης των γεφυροπλαστιγγών και των αξονικών ζυγαριών. Η τιμή του CLC προσδιορίζει το μέγιστο φορτίο για το οποίο μια γέφυρα ζύγισης έχει σχεδιαστεί όταν αυτό εφαρμόζεται από μια ομάδα δύο αξόνων με μεταξύ τους απόσταση 1,2m κατά μήκος και 2,4m πλάτος.

Κύρια χαρακτηριστικά

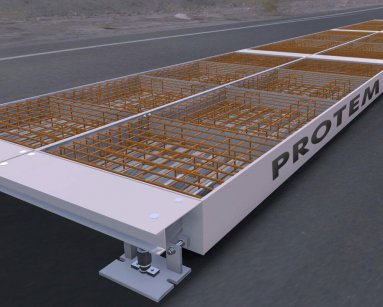

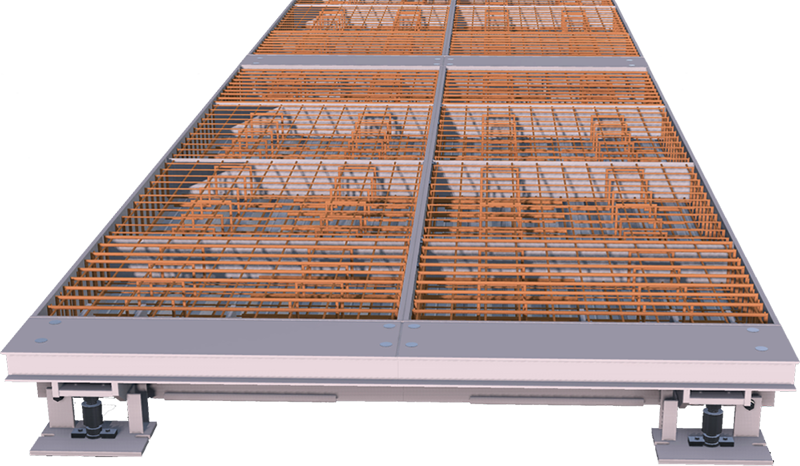

Η γέφυρα της πλάστιγγας αποτελείται από επιμέρους μικρές μεταλλικές πλατφόρμες πλάτους 1.5 m και μέγιστου μήκους 6m οι οποίες είναι με τον οπλισμό τους έτοιμες και συναρμολογούνται μεταξύ τους με βίδες στη διάρκεια της εγκατάστασης. Έτσι, μια κλασσική γεφυροπλάστιγγα συνολικού μήκους 18m συναρμολογείται σε 3 ενότητες και κάθε ενότητα έχει από 2 επιμέρους πλατφόρμες.

Οι τυποποιημένες διαστάσεις και τα διαφορετικά μοντέλα φαίνονται στον παρακάτω πίνακα:

Μοντέλα

Διαστάσεις

Δυναμικότητα

Ενότητες Χ

Πλατφόρμες

Δυναμοκυψέλες

CP

με CLC

20 ή 30t

3 Χ 18 m

60/80 t

3 Χ 2

8

3 Χ 16 m

60/80t

3 Χ 2

8

3 Χ 14 m

60/80t

3 Χ 2

8

3 Χ 12 m

40/60t

2 Χ 2

6

3 Χ 10 m

40/60t

2 Χ 2

6

3 Χ 6 m

40 t

1 Χ 2

4

Για εγκαταστάσεις πάνω από την επιφάνεια του εδάφους, το μέγιστο ύψος της γέφυρας από το έδαφος είναι 40 cm για 20 t CLC ή 45 cm για 30t CLC πλάστιγγα.

Πλεονεκτήματα

  • Επειδή το πάτωμα είναι από μπετόν και οι ρόδες των φορτηγών δεν το φθείρουν εύκολα, χρειάζεται λιγότερη μέριμνα για προστασία από τη διάβρωση όπως συμβαίνει με την πλήρως μεταλλική.
  • Είναι ιδανική για λατομεία, μονάδες σκυροδέματος και γενικά όπου κινούνται βαριά οχήματα ή σε δρόμους δίχως άσφαλτο. Επίσης για περιβάλλοντα διαβρωτικά όπως είναι αυτά κοντά στη θάλασσα ή σε πολύ υγρασία.
  • Λόγω του διαιρούμενου σχεδιασμού τους οι γεφυροπλάστιγγες CP μεταφέρονται πολύ εύκολα στο χώρο της εγκατάστασης με μικρό φορτηγό με ωφέλιμο μήκος καρότσας 6m.
  • Για την εγκατάσταση δεν απαιτείται μεγάλος γερανός παρά μόνο ένας μικρός παπαγάλος. Ο χρόνος τελικής συναρμολόγησης και παράδοσης σε λειτουργία δεν ξεπερνά τις 14 ώρες για 2 τεχνικούς της εταιρείας μας (σε 2 φάσεις)
  • Ο πελάτης μπορεί να επιλέξει τη Συγκεντρωτική Ικανότητα Φόρτωση (CLC) στις γεφυροπλάστιγγες CP της PROTEM να είναι 30 t (30.000 Κg) όταν αυτές προορίζονται για βαριά και υπέρβαρα οχήματα ή 20 t (20.000 Κg) για χρήση με κανονικά φορτηγά και εμπορικές εφαρμογές.

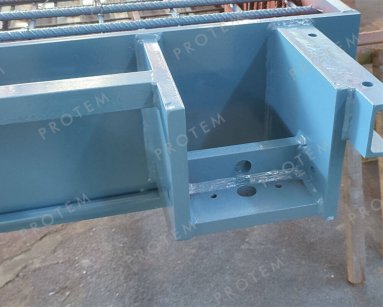

  • Οι γεφυροπλάστιγγες PROTEM χαρακτηρίζονται μεταξύ των χαμηλότερων γεφυροπλάστιγγων επιφανείας στην παγκόσμια αγορά. Για να επιτευχθεί τόσο μικρό τελικό ύψος, χρησιμοποιούνται ειδικές δυναμοκυψέλες συμπίεσης και βάσεις έδρασης αυτών, που φωλιάζουν μέσα στα ακριανά μεταλλικά δοκάρια κάθε πλατφόρμας.

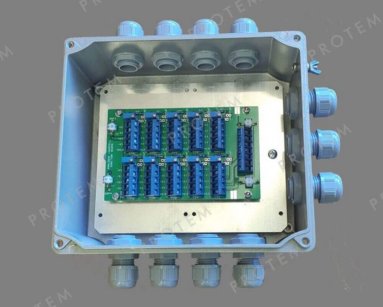

  • Η πρόσβαση στις δυναμοκυψέλες και τα κουτιά σύνδεσης για επιθεώρηση ή συντήρηση, γίνεται πάνω από την πλατφόρμα (υπάρχουν αφαιρούμενα μεταλλικά καπάκια).
  • To ωφέλιμο πλάτος της γέφυρας είναι 3.0 m, δηλαδή όσο και η εξωτερική διάστασή της, αφού δεν υπάρχουν πλαϊνά δοκάρια που να μειώνουν το ωφέλιμο πλάτος, όπως συμβαίνει με άλλες πλάστιγγες της αγοράς. Το γεγονός αυτό επιτρέπει την εύκολη πρόσβαση οποιουδήποτε οχήματος χωρίς ιδιαίτερη προσπάθεια ευθυγράμμισης από τον οδηγό.
