Αναμικτήρες σκυροδέματος βίαιης ανάμιξης

Μειωτήρες
Η 1η μείωση επιτυγχάνεται μέσω της μετάδοσης της κίνησης από τους κινητήρες στους μειωτήρες με τροχαλία και με μια ειδική άρθρωση σταθερής ταχύτητας για να διατηρεί τους άξονες συγχρονισμένους. Η χαμηλή ταχύτητα εισόδου στους μειωτήρες επιτρέπει στο λάδι λίπανσης να λειτουργεί με χαμηλό θερμικό φορτίο.

Η σύνδεση μεταξύ μειωτήρων και του θαλάμου ανάμιξης γίνεται με το αποκλειστικό χιτώνιο σύνδεσης, το οποίο αναπτύχθηκε με την πάροδο των χρόνων για να διευκολύνει και να επιταχύνει τη συντήρηση των υποστηριγμάτων των αξόνων. Αυτό το χιτώνιο μπορεί να αποσυναρμολογηθεί εύκολα δίνοντας πρόσβαση στην υποστήριξη κάθε άξονα και σε περίπτωση συντήρησης, ελαχιστοποιείται ο χρόνος διακοπής της λειτουργίας του εργοστασίου.

Θάλαμος ανάμιξης

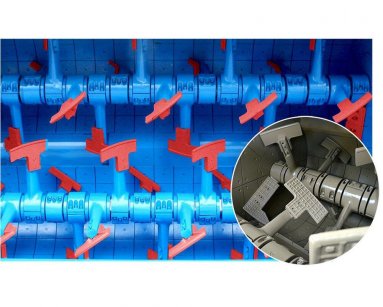

Ο θάλαμος ανάμιξης είναι επενδεδυμένος με Ni-Hard εναλλάξιμα πλακίδια από χυτοσίδηρο ελάχιστης σκληρότητας 530HB πάχους 15mm. Τα μπράτσα ανάμιξης είναι χαμηλού προφίλ για να αποφεύγεται η συσσώρευση υλικών και κατασκευάζονται από σφαιροειδή χυτοσίδηρο.

Τα πέδιλα ανάμιξης κατασκευάζονται από Ni-Hard χυτοσίδηρο ελάχιστης σκληρότητας 530HB. Τόσο τα μπράτσα όσο και τα πέδιλα είναι βιδωτά πάνω στους άξονες. Υπάρχει δυνατότητα προαιρετικής επιλογής μεγαλύτερου πάχους αντιτριβικών πλακιδίων επένδυσης του θαλάμου.

Πόρτα εκφόρτωσης

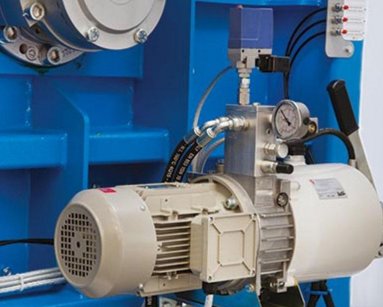

Η κίνηση της πόρτας εκφόρτωσης γίνεται μέσω υδραυλικού συστήματος. Το σφράγισμα της πόρτας εξασφαλίζεται μέσω ενός αισθητήρα πίεσης που ενσωματώνεται στο ελαιοδυναμικό σύστημα. Σε περίπτωση βλάβης ή διακοπής ρεύματος η πόρτα μπορεί να ανοίξει μέσω της χειροκίνητης αντλίας εκτάκτου ανάγκης.

Έδραση αξόνων και στεγανά

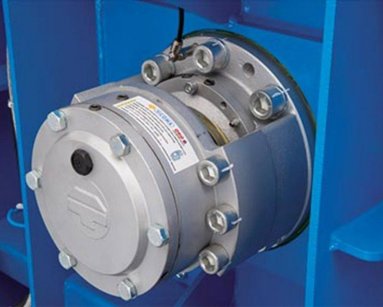

Το σύστημα έδρασης των αξόνων, που είναι κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας από την SICOMA, αποτελείται από δύο ξεχωριστά χιτώνια. Τα ρουλεμάν είναι εξωτερικά του θαλάμου ανάμιξης εμβαπτισμένα μέσα σε λουτρό λαδιού μακράς αντοχής. Η στεγανοποίηση των αξόνων επιτυγχάνεται με ένα αποκλειστικό σύστημα δίσκων αντίθετης περιστροφής, και λιπαίνεται διαρκώς με υγρό γράσο υπό ελεγχόμενη πίεση.

Αυτόματος Γρασαδόρος
Το γράσο που χρειάζεται για τη λίπανση του συστήματος δίσκων αντίθετης περιστροφής, παρέχεται από μια αντλία και έναν προοδευτικό διανομέα ο οποίος κατανέμει ομοιόμορφα την απαραίτητη ποσότητα γράσου (6 gr/h) σε κάθε στεγανό. Ένα φίλτρο υψηλής απόδοσης απομακρύνει πιθανές ακαθαρσίες που μπορεί να εισέλθουν στο κύκλωμα όταν το δοχείο γράσου επανατροφοδοτείται.

Μονάδα επιτήρησης
Ο αναμικτήρας έρχεται εξοπλισμένος με διάφορους εργοστασιακούς αισθητήρες: Αισθητήρια στάθμης και θερμοκρασίας λαδιού στους μειωτήρες και στη δεξαμενή λαδιού. Αισθητήρια θερμοκρασίας στους 2 κινητήρες, αισθητήρες στάθμης και πίεσης για το αυτόματο σύστημα λίπανσης.

Η PROTEM έχει αναπτύξει έναν ειδικό προαιρετικό ελεγκτή με την εμπορική ονομασία “MIXER MIND” στον οποίο συνδέονται όλα τα αισθητήρια καθώς και ο γρασαδόρος. Ο ελεγκτής ενημερώνει τον χειριστή στην οθόνη του για το είδος κάθε πιθανής δυσλειτουργίας- συναγερμού και δίνει σήμα στον αυτοματισμό του εργοστασίου. Μέσω του ελεγκτή μπορεί να προγραμματιστεί και η λειτουργία του γρασαδόρου αναλόγως με τις ιδιαιτερότητες κάθε εγκατάστασης.

Κάλυμμα αναμικτήρα
Τo καπάκι του αναμικτήρα είναι υπερυψωμένο (500 mm) και έτσι δεν λερώνεται εύκολα από το σκυρόδεμα. Στη μια πλευρά του καλύμματος υπάρχουν 2 πόρτες που καθιστούν εύκολη και γρήγορη την πρόσβαση στο εσωτερικό για συντήρηση. Κάθε πόρτα διαθέτει πορτάκι επιθεώρησης που προστατεύεται με μεταλλικό πλέγμα, έτσι ώστε να μπορεί κανείς να δει το εσωτερικό του αναμικτήρα χωρίς να χρειάζεται να ανοίξει την μεγάλη πόρτα. Στις μεγάλες πόρτες υπάρχουν τερματικοί διακόπτες που απαγορεύουν τη λειτουργία του αναμικτήρα όταν αυτές είναι ανοιχτές (υποχρεωτικά βάσει CE).

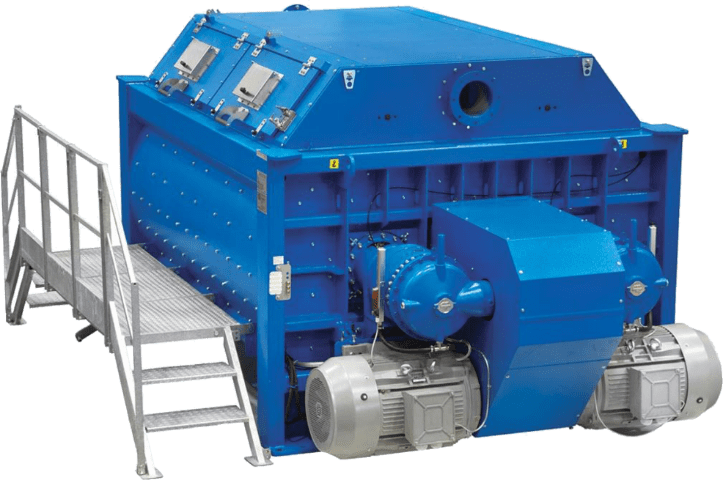

Η σειρά αναμικτήρων διπλού οριζοντίου άξονα ΜΑΟ της SICOMA είναι από τις πιο διαδεδομένες στον κόσμο και διατίθενται στους παρακάτω τύπους:

Οι αναμικτήρες MAO μπορούν να εξοπλιστούν με τα ακόλουθα εξαρτήματα κατόπιν αιτήματος:

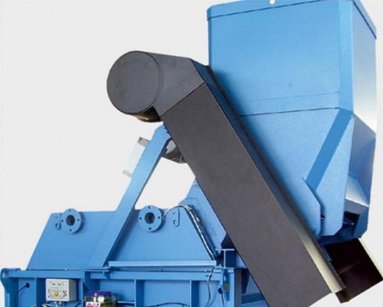

• ΑΝΑΒΑΤΟΡΙΟ. Κάθε μοντέλο αναμικτήρα μέχρι το ΜΑΟ 6000/4000 μπορεί προαιρετικά να εξοπλιστεί με αναβατόριο αδρανών υλικών (skip). Η χρήση αναβατορίου αντί για μεταφορική ταινία εξοικονομεί χώρο εγκατάστασης και ενδείκνυται σε παρασκευαστήρια ευκόλως μεταφερόμενα. Κατόπιν αιτήματος, διατίθεται και αναβατόριο με διπλή ταχύτητα ανόδου και καθόδου.
• Χοάνη εκφόρτωσης σκυροδέματος
• Φίλτρο αποκονίωσης
• Προ-συναρμολογημένο σύστημα προαποθήκης αδρανών, ζυγαριάς τσιμέντου και νερού, πλήρες με το πλαίσιο συγκράτησης πάνω στις τέσσερις πλευρές του αναμικτήρα.
• ΜΕΙΩΜΕΝΗ ΠΟΡΤΑ ΕΚΦΟΡΤΩΣΗΣ. Το μειωμένο μέγεθος της πόρτας εκφόρτωσης επιτρέπει τη χρήση μικρότερης χοάνης εκφόρτωσης στη βαρέλα. Κατά συνέπεια, ο πυλώνας στήριξης του αναμικτήρα μπορεί να είναι μικρότερος σε σύγκριση με τους αντίστοιχους τυποποιημένους για αναμικτήρες διπλού άξονα.
• ΔΙΠΛΗ ΠΟΡΤΑ ΕΚΦΟΡΤΩΣΗΣ. Ο αναμικτήρας μπορεί να παραδοθεί εξοπλισμένος με δύο ανεξάρτητες θύρες εκκένωσης για την εκφόρτωση του σκυροδέματος σε δύο διαφορετικά σημεία. Με αυτόν τον τρόπο ξεπερνάτε τον πιο βασικό περιορισμό που έχουν οι αναμικτήρες διπλού άξονα!
