Σύστημα δοσολογίας πρόσθετων σκόνης

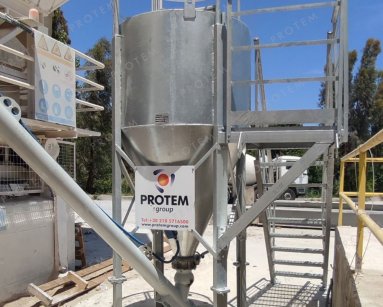

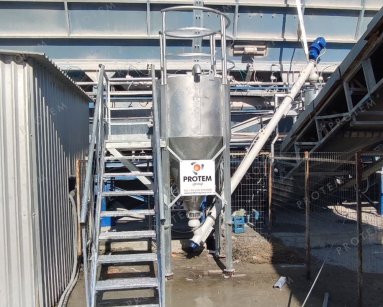

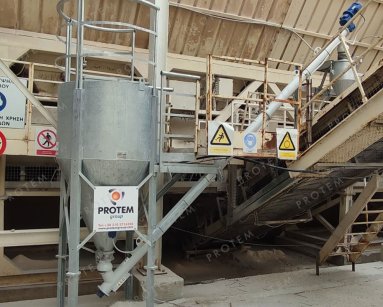

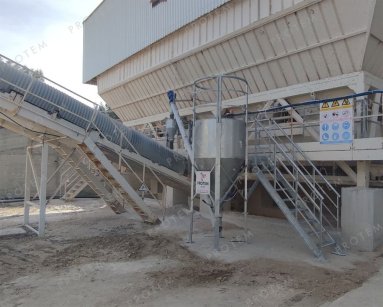

Κλειστό, κυλινδρικό σιλό χωρητικότητας 1,3 m³ γεωμετρικού όγκου. Κατάλληλο για τσιμεντοειδή πούδρας με πυκνότητα 1.0-1.5 t / m³.

Διαθέτει:

• Καταπακτή στην οροφή για το γέμισμα με σακιά, αμορτισέρ υποβοήθησης και σχάρα συγκράτησης των άδειων σάκων
• Βαλβίδα πεταλούδας Ø150 με χειρομανιβέλα στην έξοδο
• Σκάλα πρόσβασης στην οροφή με ηλεκτροπρεσαριστά σκαλοπάτια, πατάρι και κάγκελα με κουπαστή.
• Πρόσθετος κλωβός ασφάλειας στη οροφή του σιλό για αποφυγή ατυχημάτων σε περίπτωση εργασιών.
• Δείκτης κάτω στάθμης που σηματοδοτεί ότι το σιλό άδειασε.
• Αφράτωση αέρα στον κώνο του σιλό με 4 δονούμενα μανιτάρια και όλα τα αναγκαία εξαρτήματα αέρος για να λειτουργήσει.
• Στερέωση επί του εδάφους με χημικά βύσματα. Δυνατότητα περιστροφής της σκάλας 360⁰ (αναλόγως του διαθέσιμου χώρου του εργοστασίου).
• Σύστημα βαφής: Γαλβάνισμα εν θερμώ όλων των μεταλλικών τμημάτων

Κοχλίας μεταφοράς στην έξοδο του σιλό, μήκους 5.000mm, ικανότητας: 4-7 t/h, 140 rpm. Μειωτήρας και κινητήρας SIEMENS, 4 pole 400/690V 50 Hz class IE3. Σύνδεση τύπου μπίλιας με το σιλό (επιτρέπει περιστροφή οριζόντια και κατακόρυφα). Ο κοχλίας μπορεί να οδηγηθεί από inverter ώστε η παροχή του να ρυθμίζεται στην επιθυμητή. Ο κοχλίας είναι επίσης αναρτημένος από την έξοδο του σιλό και εκφορτώνει στη ζυγαριά πάνω από την ταινία. Έχει ενδιάμεσο στήριγμα που πιάνει πάνω στην ταινία ή στο έδαφος.

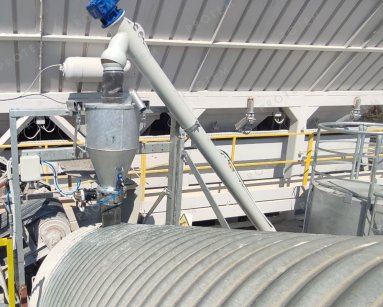

Ζυγιστήριο χωρητικότητας 60lt, αναρτημένο από 2 δυναμοκυψέλες με αντηρίδες ευθυγράμμισης και σύστημα απόσβεσης πλευρικών δυνάμεων.

• Διακριτική ικανότητα ζύγισης 20 gr
• Εκφόρτωση μέσω βαλβίδας πεταλούδας Ø150, κινούμενη από περιστροφικό πνευματικό μηχανισμό, με σήμανση θέσης ανοιχτή-κλειστή
• Ελαστικός σωλήνας πολυουρεθάνης στην έξοδο, οδηγεί το υλικό πάνω στην ταινία.
• Ικρίωμα στήριξης ζυγού ρυθμιζόμενο σε πλάτος και ύψος, κατάλληλο για εύκολή εφαρμογή σε Μ/Τ ταινίες αδρανών με πλάτος ιμάντα από 650 έως 1000 mm. Σύνδεση με τον κοχλία στο πάνω μέρος με εύκαμπτο ελαστικό σύνδεσμο που δεν επηρεάζει την ακρίβεια ζύγισης.
• Δυναμοκυψέλες από ανοξείδωτο ατσάλι, ανθεκτικές στη διάβρωση και σε έκκεντρες δυνάμεις, στεγανές IP67, πιστοποιημένες κατά OIML, CE.
• Το άδειασμα της ζυγαριάς πραγματοποιείται από αεροδονητή.
• Σύστημα βαφής: Γαλβάνισμα εν θερμώ όλων των μεταλλικών τμημάτων

Το σύστημα διατίθεται σε τρείς εκδόσεις:

- Α’ Έκδοση
Συνδέεται στον αυτοματισμό και όλες οι λειτουργίες γίνονται μέσω του αυτοματισμού.
Τα αισθητήρια και οι βαλβίδες του συστήματος είναι καλωδιωμένα σε ένα πλαστικό ερμάριο (J/Β ) της RITTAL, στεγανό και κατάλληλο για εξωτερικούς χώρους. Η διέλευση όλων των καλωδίων στο εσωτερικό του ερμαρίου γίνεται μέσω στυπιοθλιπτών. Από το ερμάριο αναχωρούν τα καλώδια προς τον αυτοματισμό, όπου εκεί υπάρχει ο απαιτούμενος ηλεκτρολογικός (ρελέ, θερμικά, μπουτόν χειρισμού κλπ.) και ηλεκτρονικός εξοπλισμός (ηλεκτρονικό ζυγιστήριο, λογισμικό δοσολογίας κλπ.).

- Β’ Έκδοση

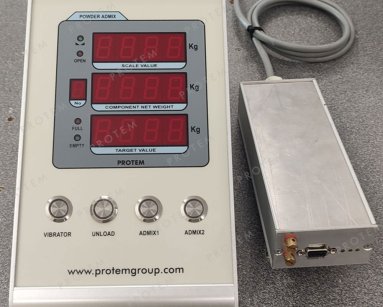

Περιλαμβάνει επιπλέον του εξοπλισμού της Ά έκδοσης, έναν ηλεκτρονικό ενδείκτη βάρους με αναλογική ή ψηφιακή έξοδο για το PLC του αυτοματισμού. Προαπαιτούμενο είναι να υπάρχει ο απαραίτητος ηλεκτρολογικός εξοπλισμός στον αυτοματισμό. Η αυτόματη δοσολογία επιτυγχάνεται μέσω του αυτοματισμού.

- Γ’ Έκδοση
Προορίζεται για εντελώς αυτόνομη λειτουργία ή για διασύνδεση με απλούς αυτοματισμούς που δεν κάνουν διαχείριση.

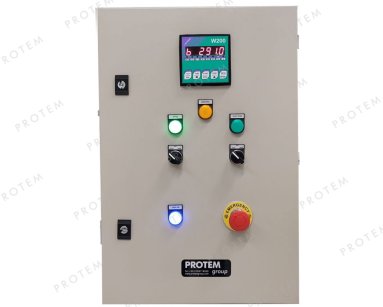

Σε ένα μεταλλικό ερμάριο της RITTAL, στεγανό κατάλληλο για εξωτερικούς χώρους, περιλαμβάνονται όλα τα απαραίτητα ηλεκτρολογικά υλικά για την λειτουργία του ως άνω περιγραφόμενου συστήματος. Η διέλευση όλων των καλωδίων στο εσωτερικό του πίνακα γίνεται μέσω στυπιοθλιπτών. Εκτός των ηλεκτρολογικών, ο πίνακας ενσωματώνει και τα απαραίτητα ηλεκτρονικά. Ένα ηλεκτρονικό ζυγιστήριο με δυνατότητα προρρύθμισης βάρους αναλαμβάνει την αυτόματη δοσολογία. Είσοδοι – έξοδοι για εντολές και ειδοποιήσεις όπως START/STOP δοσολογία, ΤΕΛΟΣ ΖΥΓΙΣΗΣ, ΕΝΑΡΞΗ ΕΚΦΟΡΤΩΣΗΣ/ ΤΕΛΟΣ ΕΚΦΟΡΤΩΣΗΣ, ΖΥΓΟΣ ΓΕΜΑΤΟΣ/ΑΔΕΙΟΣ. Μπουτόν χειρισμού του συστήματος πάνω στην πόρτα του πίνακα.

Ο πίνακας συνοδεύεται με οδηγίες χρήσεως και εγκατάστασης στα Ελληνικά καθώς και με δήλωση συμμόρφωσης CE.
